Das Ausgangsmodul

Das Ausgangsmodul baut im Kern wieder auf dem OPA1632 auf, wird aber erweitert und den LME49600 Line Driver, um auch lange Kabelwege sicher treiben zu können.

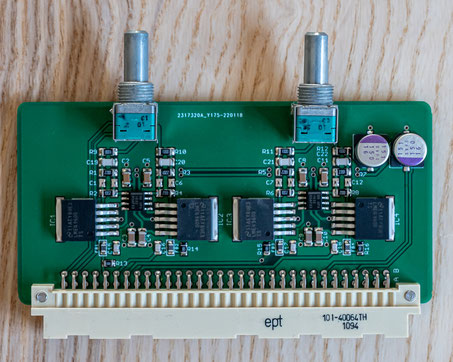

Auf dieser Platine befinden sich auch die Potis, um Pegelunterschiede zwischen Hoch- und Tiefpass ausgleichen zu können. In meinem Fall habe ich für meinen Testaufbau die ALPS RK09 direkt auf dem Board verlötet. Man kann aber natürlich auch die Potis auf die Frontplatte auslagern und dann mit Drähten verbinden.

Durch die Topologie des OPA1632 ist es möglich symmetrische, als auch unsymmetrische Signale auszugeben.



Alle Dokumente und die Layouts findet ihr im Google Drive
